Point du Jour, Part. 2
Projet universitaire / Travail individuel
Localisation : Boulogne-Billancourt (92)
Programme : Extension et densification du complexe de logements de Fernand Pouillon (1957-1961) et Jacques-Henri Labourdette (1961-1963), classé Patrimoine du XXe siècle.
Phases effectuées : Relevés / Recherches historiques / Analyse architecturale et constructive de l’existant / APS (projet architectural et végétal 2016) /
Dessin de présentation (2019) : à la main du plan au sol et coupe-élévation du quartier comprenant le projet.
Format : 270cm x 210cm.
Échelle : 1/200 avec détails 1/50.

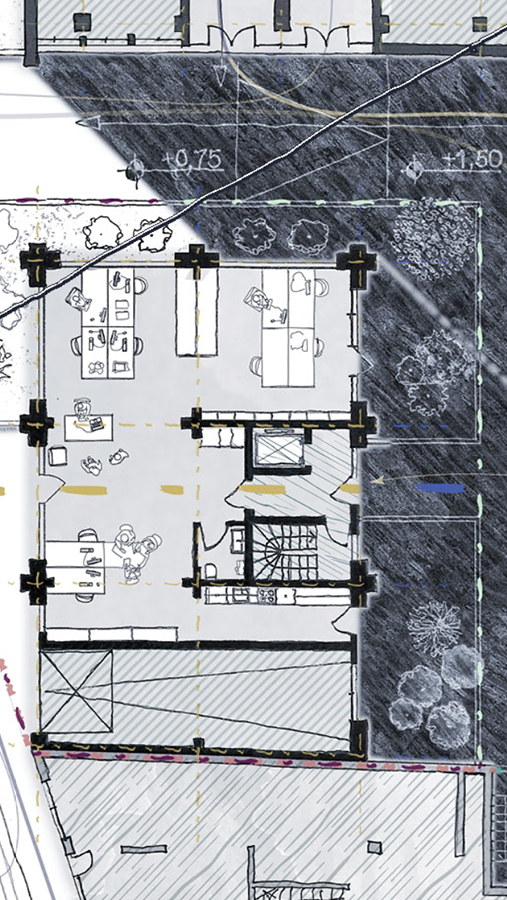

Ichnographie (Plan au sol) & Orthographie (Coupe longitudinale - élévation) de la partie nord de Le Point du Jour
Proposition d’extension du projet de Fernand Pouillon (1961)
Par ses dimensions (270 x 210 cm), ce plan au sol est la carte d’un quartier à l’échelle d’un plan de bâtiment (1/200e) et dessiné comme un plan d’aménagement intérieur avec des détails habituellement réservés au 1/50e.
C’est le témoignage dans un unique document de la diversité d’un fragment de ville : hauteurs des bâtiments, périodes de construction, porosité du bâti, usages, diversité des typologies, aménagement paysagé, artificialisation du sol, limites de propriété, espaces publics/semi-publics/privés, etc.
Le plan établit une hiérarchisation des informations non plus selon leur origine ou leur évidence (comme ar exemple la répétition d’éléments selon une trame structurelle), mais selon leur propos, leur caractère vivant. Cette particularité de l’architecture de Fernand Pouillon est bien présente dans les esquisses de ce grand ensemble aujourd’hui reconnu Patrimoine du XXe siècle.
Ce grand document est donc moins un relevé qu’un plan de projet volontairement anexact : ni exact, ni inexact (d’autant plus que le relevé de l’architecture du quartier a dû être complété par déduction logique des bâtiments non accessibles qui sont d’époques et constructions diverses).
450 heures de dessin à la main sur papier et sur ordinateur ont été nécessaires pour composer les différents calques et niveaux de lectures.
Le choix des couleurs - bleu et or - s’explique par celles du lieu.
Il y a d’abord le doré de la pierre banchée, l’or des capotages métalliques des nez de dalles ou la feuille d’or du pan de façade voulu par Pouillon. La teinte bleue a été choisie d'après la couleur des stores car même si leurs teintes passent et varient, le bleu a l’avantage de rester neutre et de s’accorder naturellement avec son environnement.
Aménagement paysager pour la Place Corneille
Aménagement paysager pour une place nouvelle
Sources consultées :
Dessin et projet :
Archives Fernand Pouillon de Belcastel (en remerciant Catherine Sayen).
Archives de la copropriété sud conservées par Raphaël Labrunye.
Archives et plans du Syndic nord du Point du Jour.
Archives de Benoit Carrié.
Adam Caruso & Helen Thomas, The Stones of Fernand Pouillon, An Alternative Modernism in French Architecture, Gta Verlag, 2015.
Jean Lucien Bonillo, Fernand Pouillon, Imbernon, 2001.
Fernand Pouillon (contribution France Arudy), Aix-en-Provence, inventaire et monographie suivis des relevés de bastides de résidences provençales et de l'abbaye de Ganagobie, Jardin de Flore, 1976.
Projet végétal local : http://www.plantes-natives.com/medias/files/guide-des-plantes-natives-du-bassin-parisien.pdf
